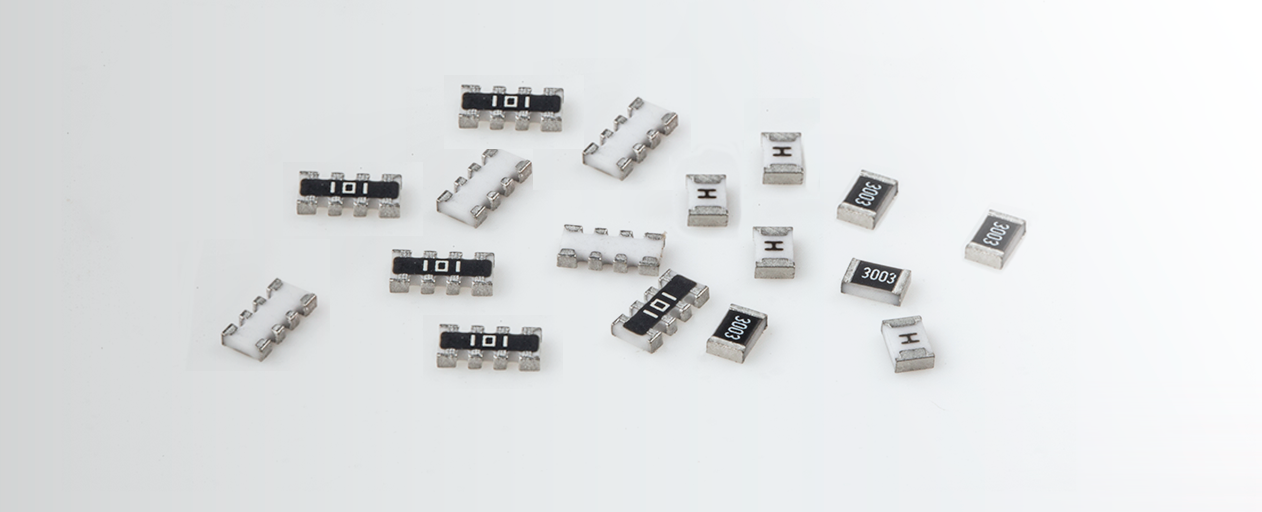

貼片式固定電阻器 又稱片式固定電阻器，簡稱貼片電阻、晶片電阻。英文 Chip Fixed Resistor 簡稱 Chip Resistor，是電子電路中使用量最大，應用最廣的元件。

一、尺寸規格
貼片電阻尺寸有0201~2512約9個規格，有英制和公制兩種標識方式，見下表：


英制 (in)	公制 (mm)	長度(L) (mm)	寬度(W) (mm)	厚度 (mm)
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10
0805	2012	2.00±0.20	1.25±0.15	0.50±0.10
1206	3216	3.20±0.20	1.60±0.15	0.55±0.10
1210	3225	3.20±0.20	2.50±0.20	0.55±0.10
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10

二、電阻的電子特性

從設計性能上可分為常規、超低阻值、高壓、高阻、精密和大功率等六種，見下表：


參數 分類	阻值 Ω	TCR ± ppm/℃	功率 Watt	電壓 Volt	精度
常規	1.0 ~22M	100 ~300	0603 1/10w 0805 1/8w 1206 1/4w 1210 1/3w 2010 3/4w 2512 1.0w	≤200	±5% ±1%
超低阻	10m ~1000m	500		≤200	±5% ±1%
高壓	10K ~15M	200		200 ~1000	±5% ±1%
精密	10~1M	50		≤200	±0.5% ±0.1%
高阻	22M ~1.0G	500 ~ 2000		≤200	±5% ±10%
大功率	0.1 ~22M	75 ~ 500	0603 1/5w 0805 1/4w 1206 1/2w 1210 1/2w 2010 1.0w 2512 2.0w	≤200	±5% ±1%

三、貼片電阻分類
從材料工藝角度分主要有兩大類，兩者區別見表一：
厚膜貼片電阻器 Thick Film Risister
薄膜貼片電阻器 Thin Film Risister


厚膜貼片電阻器和薄膜貼片電阻器對比

種類 對比項		厚膜 貼片電阻器	薄膜 貼片電阻器
電阻體材料		氧化釕類	鎳鉻合金
電阻體厚度		>10um	<1um
關鍵工藝		絲網印刷 高溫?zé)Y(jié)	真空/磁控濺射
性 能 特 點	常規阻值	1Ω~22MΩ	1Ω~ 2MΩ
	常規精度	±5%、±1%	±0.1%、±0.01%
	TCR	（±50~±500） ppm/℃	（±5~±25） ppm/℃
	功率	較大	較小
成本		低	高
適用范圍		無特別要求的廣泛場合	高精度、高穩定要求，如儀器表，醫療器械等

目前厚膜貼片電阻器生產量使用量占絕大部分。

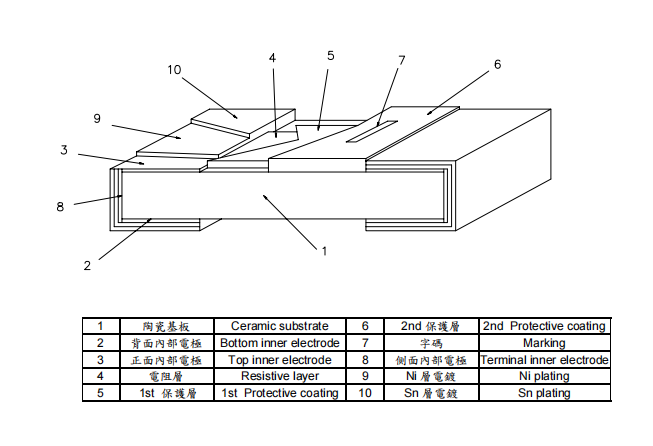

四、電阻內部結構

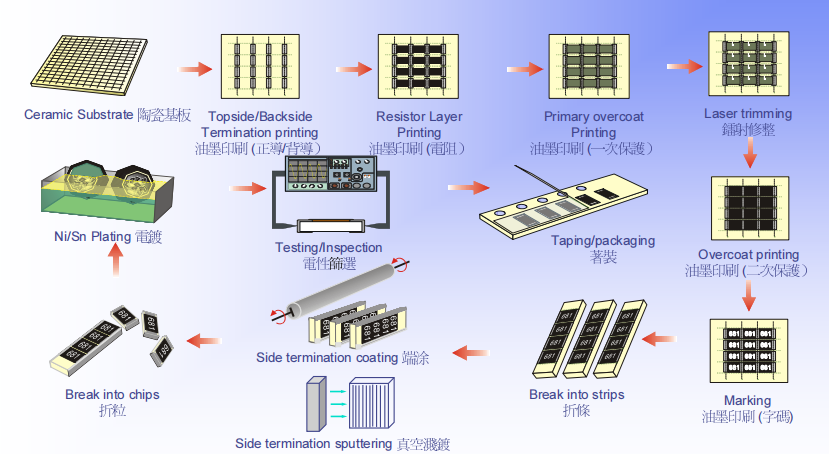

五、電阻生產流程
