如何測量MLCC SMT電容的電容值
瀏覽次數：997
|
發布日期：2022-02-19
許多客戶想要自己測試他們收到的電容，以驗證其電容值。但測試結果可能不盡人意的原因有以下幾點。
在測試中，未正確進行測量或未在指定的測量條件內進行測量。
測試中所用的儀表設置可能不正確，或者使用的測量設備不足以準確測量MLCC。
這些物料不應包含在所列的規格范圍中——點擊這里獲取更多信息。
以下是我們建議的測試步驟和檢查清單，以幫助工程師明確他們在測量過程中需要注意的內容。
第 1 部分：測量要求
測量頻率和電壓對于正確測量陶瓷電容的值而言是非常重要的。請查看廠商和系列，并在規格書中找到你的電容，以確認所需的測量頻率和電壓。
[建議的檢查清單]
測量頻率：_______________________ Hz
在測試中，未正確進行測量或未在指定的測量條件內進行測量。
測試中所用的儀表設置可能不正確，或者使用的測量設備不足以準確測量MLCC。
這些物料不應包含在所列的規格范圍中——點擊這里獲取更多信息。
以下是我們建議的測試步驟和檢查清單，以幫助工程師明確他們在測量過程中需要注意的內容。
第 1 部分：測量要求
測量頻率和電壓對于正確測量陶瓷電容的值而言是非常重要的。請查看廠商和系列，并在規格書中找到你的電容，以確認所需的測量頻率和電壓。
[建議的檢查清單]
測量頻率：_______________________ Hz
測量電壓：_______________________ V
第 2 部分：測量設備要求和設置
由于大多數萬用表無法進行配置以滿足某個電容的特定測量條件，因此通常使用LCR表來測量MLCC電容值。盡量使用測量夾具，以便在測量過程中保持樣品的穩定性。然后打開LCR表的自動電平控制(ALC)功能。

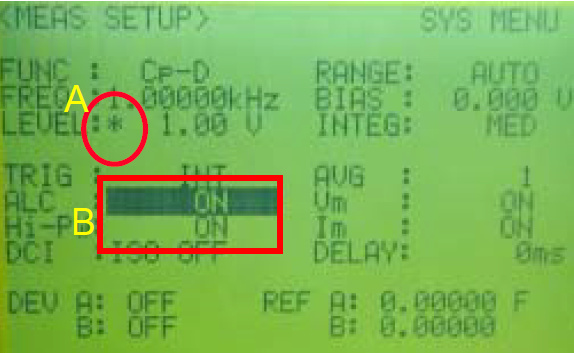

圖1——打開ALC后，電壓電平顯示屏上就會出現“*”（星號）符號。
[建議的檢查清單]
- 是否使用夾具（是或否）：_______
- 是否打開自動電平控制（ALC）（是或否）：_______
第 3 部分：加熱處理（去老化）
由于物理結構的原因，2類（高介電常數）MLCC電容值會隨著時間的推移而逐漸減少。該屬性稱為電容的“老化”現象。這就是為什么客戶有時會發現其電容的電容值低于對應的規格。一般來說，在150℃（+0/-10℃）下經加熱處理（烘烤）1小時，并在室溫下冷卻24小時（+/-2小時）后，電容值可以恢復到所述規格。
在測量電容值之前，應在150℃+0/-10℃下加熱電容1小時，并在環境空氣中將其冷卻24±2小時。
[建議的檢查清單]
- 哪一類MLCC（1類-C0G或NP0/ 2類-除C0G或NP0以外的其他電容）：_______
- 該樣品是否在150℃+0/-10℃下加熱（烘烤）1小時，并在環境溫度中保持冷卻24±2小時？（是或否）：_______
