風華磁珠參數對照表
瀏覽次數：3495
|
發布日期：2021-12-25

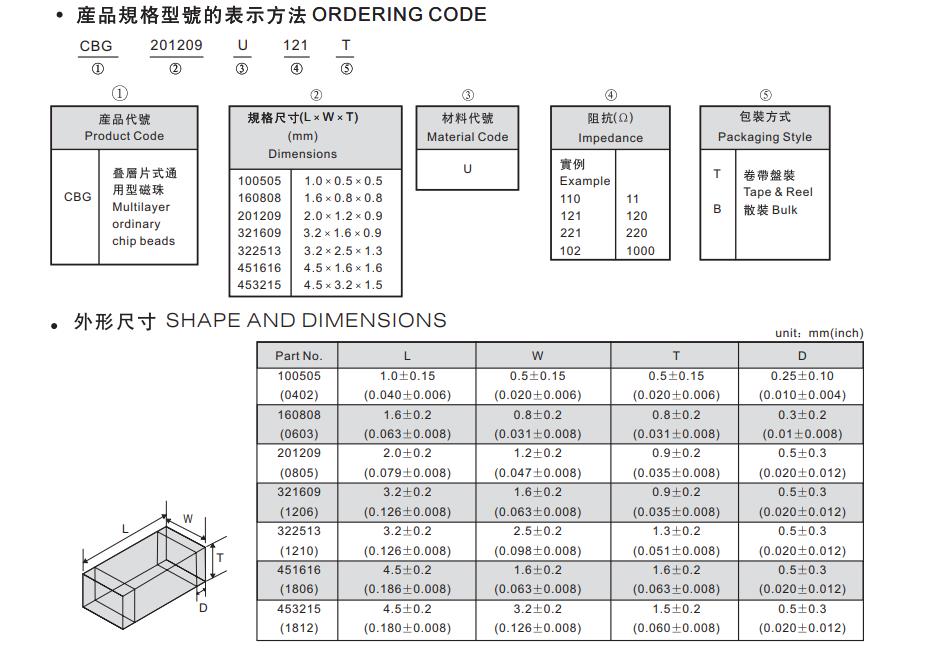

風華磁珠命名規則：
2、201209表示規格尺寸：100505 1.0 0.5 0.5 160808 1.6 0.8 0.8 201209 2.0 1.2 0.9 321609 3.2 1.6 0.9 322513 3.2 2.5 1.3 451616 4.5 1.6 1.6 453215 4.5 3.2 1.5
3、C表示材料代號
4、120表示阻抗：阻抗換算例如：110=11 121=120 221=220 102=1000
例如風華磁珠型號：CBG201209U121T
1、CBG產品代號：疊層片式通用型磁珠2、201209表示規格尺寸：100505 1.0 0.5 0.5 160808 1.6 0.8 0.8 201209 2.0 1.2 0.9 321609 3.2 1.6 0.9 322513 3.2 2.5 1.3 451616 4.5 1.6 1.6 453215 4.5 3.2 1.5
3、C表示材料代號
4、120表示阻抗：阻抗換算例如：110=11 121=120 221=220 102=1000
5、T表示包裝方式：T卷帶盤裝 B散裝
風華磁珠參數對照表：
